Planowanie systemu automatycznego nawadniania ogrodu to kluczowy etap, który decyduje o jego efektywności i ekonomiczności. Jeśli zastanawiasz się, ile zraszaczy wynurzalnych możesz umieścić na jednej sekcji, to trafiłeś we właściwe miejsce. Ten artykuł dostarczy Ci kompleksowej odpowiedzi, wykraczającej poza podanie jednej, uniwersalnej liczby, a także przeprowadzi Cię krok po kroku przez proces samodzielnych obliczeń, abyś mógł prawidłowo zwymiarować swój system.
Liczba zraszaczy wynurzalnych na sekcji kluczowe czynniki i metody obliczeń
- Wydajność źródła wody (przepływ i ciśnienie) to podstawa, decydująca o możliwościach systemu.
- Każdy model zraszacza ma inne zużycie wody dane znajdziesz w tabelach producenta.
- Straty ciśnienia w rurach (ich średnica i długość) znacząco wpływają na efektywność nawadniania.
- Zawsze stosuj współczynnik bezpieczeństwa (70-80% wydajności źródła) w obliczeniach.
- Nie łącz zraszaczy statycznych z rotacyjnymi na jednej sekcji, ze względu na różny opad.
- Grupuj zraszacze strefowo, według podobnych potrzeb wodnych i nasłonecznienia.
Zapewne chciałbyś usłyszeć jedną, prostą odpowiedź na pytanie, ile zraszaczy możesz podłączyć do jednej sekcji. Niestety, w praktyce projektowania systemów nawadniania nie ma takiej uniwersalnej liczby. Zależy ona od wielu wzajemnie powiązanych czynników, które musimy wziąć pod uwagę, aby system działał optymalnie. Moje doświadczenie pokazuje, że ignorowanie tych zależności prowadzi do problemów z nierównomiernym nawadnianiem lub niedostatecznym ciśnieniem.
Wydajność źródła wody serce Twojego systemu nawadniania
Wydajność źródła wody to absolutna podstawa i najważniejszy parametr, który ogranicza możliwości Twojego systemu nawadniania. Składają się na nią dwa kluczowe elementy: przepływ (ilość wody, jaką źródło może dostarczyć w jednostce czasu, mierzony w litrach na minutę [l/min] lub metrach sześciennych na godzinę [m³/h]) oraz ciśnienie dynamiczne (siła, z jaką woda jest wypychana przez system, mierzone w barach). To właśnie te wartości określają, ile wody jesteśmy w stanie dostarczyć do zraszaczy w danym momencie.
Ciśnienie dynamiczne a statyczne zrozum różnicę, która wpływa na wszystko
Wielu moich klientów myli ciśnienie statyczne z dynamicznym, a to błąd, który może kosztować Cię wiele frustracji. Ciśnienie statyczne to ciśnienie wody w spoczynku, gdy żaden kran nie jest odkręcony. Natomiast ciśnienie dynamiczne to to, które panuje w instalacji, gdy woda przepływa, czyli gdy system nawadniania pracuje. To właśnie ciśnienie dynamiczne jest dla nas kluczowe. Pamiętaj, że minimalne ciśnienie wymagane do prawidłowej pracy większości zraszaczy to około 2-2,5 bara, i co najważniejsze, musi być ono zapewnione na ostatnim zraszaczu na sekcji, a nie tylko przy źródle.
Pobór wody przez zraszacze czyli ile "pije" każdy model?
Nie wszystkie zraszacze są takie same, jeśli chodzi o zapotrzebowanie na wodę. Różne typy i modele, a nawet różne dysze w obrębie tego samego zraszacza, mają znacząco odmienne zużycie wody. Zależy ono od dyszy, promienia oraz kąta pracy. Przykładowo, zraszacze statyczne (szczególnie te z dyszami MP Rotator) są bardzo oszczędne i mogą zużywać zaledwie 2-4 l/min. Z kolei zraszacze rotacyjne (turbinowe), przeznaczone do większych obszarów, potrafią pobierać od 6 do nawet ponad 20 l/min. Kluczowe jest, aby zawsze sprawdzać szczegółowe dane w tabelach producentów (np. Hunter, Rain Bird), ponieważ to one są podstawą do precyzyjnych obliczeń.
Średnica i długość rur cichy wróg ciśnienia w Twoim ogrodzie
Rury w systemie nawadniania to nie tylko kanały transportujące wodę, ale także miejsca, gdzie powstają straty ciśnienia. Im dłuższy jest rurociąg i im mniejsza jego średnica, tym większe tarcie wody o ścianki rur i tym większe straty ciśnienia. To zjawisko jest często niedoceniane, a ma ogromny wpływ na efektywność całego systemu. Dlatego tak ważne jest, aby dobrać odpowiednią średnicę rury magistralnej (zazwyczaj 25 mm lub 32 mm, w zależności od długości i przepływu), aby zapewnić wystarczające ciśnienie na wszystkich zraszaczach.Skoro już rozumiemy podstawowe czynniki wpływające na liczbę zraszaczy, przejdźmy do konkretów. Poniżej znajdziesz praktyczny, krok po kroku przewodnik, który pozwoli Ci samodzielnie obliczyć, ile zraszaczy możesz bezpiecznie umieścić na jednej sekcji w Twoim ogrodzie.

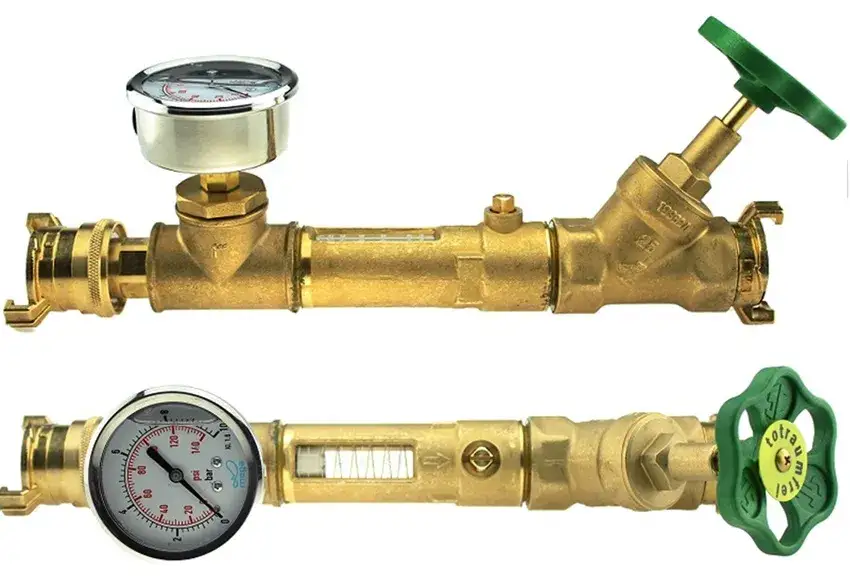

Krok 1: Zmierz realną wydajność swojego kranu niezawodna "próba wiaderkowa"
- Przygotuj naczynie o znanej objętości, np. 10-litrowe wiadro, oraz stoper.
- Odkręć kran, który będzie zasilał system nawadniania, na maksymalną moc. Upewnij się, że nie są do niego podłączone żadne węże ani szybkozłączki, które mogłyby zafałszować pomiar.
- Zmierz dokładnie czas, w jakim wiadro zostanie napełnione do pełna.
- Oblicz wydajność źródła w litrach na minutę, korzystając ze wzoru:
Wydajność [l/min] = (Objętość wiadra [litry] / Czas napełniania [sekundy]) * 60
Na przykład, jeśli 10-litrowe wiadro napełniło się w 20 sekund: (10 / 20) * 60 = 30 l/min.
Krok 2: Odczytaj zapotrzebowanie na wodę Twoich zraszaczy z tabeli producenta

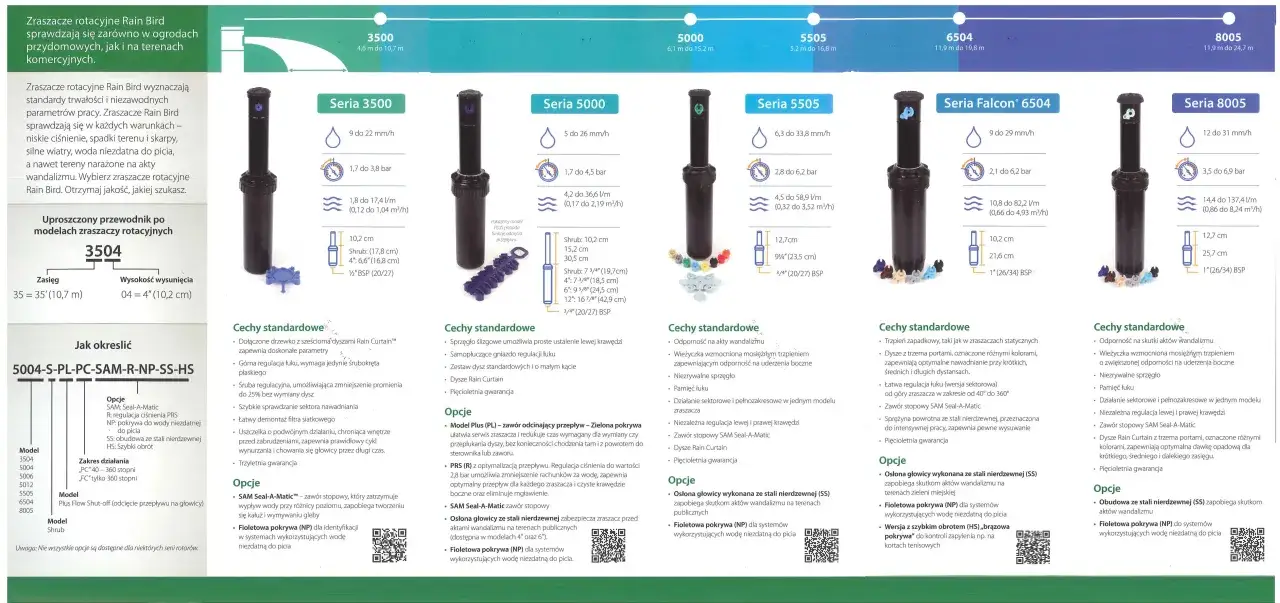

To kluczowy moment, który wymaga precyzji. Każdy szanujący się producent zraszaczy (np. Hunter, Rain Bird, Toro) dostarcza szczegółowe tabele techniczne dla swoich produktów. Znajdziesz w nich dane dotyczące zużycia wody dla konkretnych modeli zraszaczy, w zależności od zastosowanej dyszy, promienia i kąta pracy. Zawsze odczytuj te wartości dla ciśnienia, które będzie panować w Twoim systemie (najczęściej 2,5-3,5 bara). Te dane są niezbędne do dokładnych obliczeń.
Krok 3: Zastosuj zasadę bezpieczeństwa dlaczego nigdy nie wykorzystujemy 100% mocy?
W projektowaniu systemów nawadniania zawsze stosujemy współczynnik bezpieczeństwa. Oznacza to, że nigdy nie wykorzystujemy 100% zmierzonej wydajności źródła wody. Zazwyczaj przyjmuje się, że na potrzeby obliczeń należy użyć 70-80% maksymalnej wydajności. Dlaczego? Ponieważ pozostawia to margines na ewentualne wahania ciśnienia w sieci wodociągowej (szczególnie w godzinach szczytu) lub niestabilną pracę pompy. Dzięki temu Twój system będzie działał niezawodnie nawet w mniej sprzyjających warunkach.
Krok 4: Czas na matematykę podziel dostępny przepływ przez zużycie zraszaczy
Mając wszystkie niezbędne dane, możemy przejść do prostego obliczenia. Wzór na maksymalną liczbę zraszaczy na sekcji wygląda następująco:
Maksymalna liczba zraszaczy = (Zmierzona wydajność źródła * Współczynnik bezpieczeństwa) / Zużycie wody przez jeden zraszacz
Pamiętaj, aby zużycie wody przez jeden zraszacz było uśrednione lub odnosiło się do modelu o największym zapotrzebowaniu, jeśli na jednej sekcji planujesz różne dysze (choć osobiście zalecam unikanie tego, o czym powiem później).
Teoria to jedno, ale praktyka to drugie. Przygotowałam dla Ciebie kilka scenariuszy obliczeniowych, które pomogą Ci zrozumieć, jak zastosować powyższe zasady w rzeczywistych warunkach i jak różne czynniki wpływają na ostateczny wynik.
Scenariusz 1: Mały trawnik z wodociągu i oszczędne zraszacze statyczne
Wyobraźmy sobie mały trawnik, który chcemy nawodnić za pomocą zraszaczy statycznych, zasilanych z typowego wodociągu miejskiego. Przeprowadziliśmy "próbę wiaderkową" i zmierzona wydajność źródła wynosi 30 l/min. Zgodnie z zasadą bezpieczeństwa, wykorzystujemy 70% tej wydajności, co daje nam 21 l/min dostępnego przepływu. Wybraliśmy nowoczesne zraszacze statyczne z dyszami MP Rotator, które charakteryzują się niskim poborem wody, np. 3 l/min każdy. Obliczmy: (30 l/min * 0,7) / 3 l/min = 21 l/min / 3 l/min = 7 zraszaczy. Oznacza to, że na jednej sekcji możemy bezpiecznie umieścić 7 takich zraszaczy.
Scenariusz 2: Duży ogród zasilany pompą i wydajne zraszacze rotacyjne
Teraz przejdźmy do większego ogrodu, gdzie planujemy zastosować zraszacze rotacyjne, zasilane przez pompę ze studni. Zmierzona wydajność źródła (pompy) to również 30 l/min. Ponownie stosujemy współczynnik bezpieczeństwa 70%, co daje nam 21 l/min. Tym razem jednak wybieramy zraszacze rotacyjne, które mają większe zapotrzebowanie na wodę, np. 5 l/min każdy. Obliczmy: (30 l/min * 0,7) / 5 l/min = 21 l/min / 5 l/min = 4,2 zraszacza. Ponieważ nie możemy mieć ułamka zraszacza, zaokrąglamy w dół. Na jednej sekcji możemy umieścić maksymalnie 4 zraszacze rotacyjne.
Scenariusz 3: Co zrobić, gdy wydajność źródła jest bardzo niska?
Czasami zdarza się, że wydajność źródła wody jest bardzo niska, co znacząco ogranicza nasze możliwości. W takiej sytuacji nie wszystko stracone! Oto kilka rozwiązań, które często rekomenduję:
- Zwiększenie liczby sekcji z mniejszą liczbą zraszaczy: Zamiast jednej dużej sekcji, podziel ogród na więcej mniejszych stref, każda z mniejszą liczbą zraszaczy.
- Zastosowanie zraszaczy o bardzo niskim zużyciu wody: Postaw na dysze typu MP Rotator lub inne rozwiązania, które minimalizują pobór wody, jednocześnie zachowując efektywność nawadniania.
- Rozważenie systemów nawadniania kropelkowego: Dla rabat, żywopłotów czy warzywników, nawadnianie kropelkowe jest znacznie bardziej oszczędne i mniej wrażliwe na niskie ciśnienie i przepływ.
- Użycie zbiornika buforowego z pompą: Jeśli masz bardzo niską wydajność, ale stabilne ciśnienie, możesz zastosować zbiornik, który będzie się napełniał powoli, a następnie pompa ze zbiornika będzie zasilać system z odpowiednio wysokim przepływem i ciśnieniem.
Poza samymi obliczeniami, równie ważne jest unikanie typowych błędów, które mogą zniweczyć efektywność nawet najlepiej zwymiarowanego systemu. Moje wieloletnie doświadczenie w projektowaniu systemów nawadniania nauczyło mnie, że diabeł tkwi w szczegółach.
Błąd nr 1: Mieszanie zraszaczy statycznych z rotacyjnymi na jednej linii
To jeden z najczęstszych błędów, który widzę w amatorskich projektach. Zraszacze statyczne i rotacyjne mają drastycznie różne tempo opadu wody na metr kwadratowy. Oznacza to, że jeśli umieścisz je na jednej sekcji, jedne obszary będą przelane, a inne niedostatecznie nawodnione. Nigdy nie łącz tych dwóch typów zraszaczy na jednej linii! Zawsze grupuj je na osobnych sekcjach, aby zapewnić równomierne nawadnianie.
Błąd nr 2: Ignorowanie strat ciśnienia i wybór zbyt cienkich rur
Jak już wspomniałam, straty ciśnienia w rurach są realnym problemem. Wybieranie zbyt cienkich rur, aby zaoszczędzić kilka złotych, to fałszywa oszczędność. Konsekwencje to: zraszacze pracujące na zbyt niskim ciśnieniu, co skutkuje krótszym zasięgiem, nierównomiernym opadem, a w skrajnych przypadkach nawet uszkodzeniami zraszaczy. Zawsze dobieraj średnicę rur zgodnie z zaleceniami producenta i tabelami strat ciśnienia.
Błąd nr 3: Niedopasowanie dysz w zraszaczach o różnym kącie pracy
W przypadku zraszaczy rotacyjnych, aby zapewnić równomierny opad, musimy odpowiednio dopasować dysze do kąta pracy. Zraszacze pracujące na mniejszym kącie (np. 90°) nawadniają mniejszą powierzchnię, dlatego powinny mieć dyszę o odpowiednio mniejszym wydatku wody niż te pracujące na większym kącie (np. 180° czy 360°). Ogólna zasada mówi, że dysza 90° powinna mieć o połowę mniejszy wydatek wody niż dysza 180°, a dysza 360° dwukrotnie większy niż dysza 180°.
Błąd nr 4: Planowanie sekcji bez uwzględnienia nasłonecznienia i typu roślinności
Ogród to nie jednolita powierzchnia. Różne jego części mają odmienne potrzeby wodne. Ignorowanie nasłonecznienia (strefy w pełnym słońcu kontra strefy w cieniu) oraz typu roślinności (trawnik, rabaty z bylinami, krzewy) to prosty przepis na nieefektywne nawadnianie. Trawnik potrzebuje innej ilości wody niż delikatne kwiaty w cieniu. Planując sekcje, zawsze myśl o specyficznych potrzebach każdej strefy.
Aby Twój system nawadniania działał optymalnie i ekonomicznie, musisz myśleć "strefowo". To klucz do efektywnego zarządzania wodą i zapewnienia, że każda roślina otrzyma dokładnie tyle wody, ile potrzebuje, bez marnotrawstwa.
Grupuj obszary o podobnych wymaganiach: trawnik, rabaty, żywopłot
Najbardziej efektywne systemy nawadniania to te, które grupują obszary o podobnych potrzebach wodnych na oddzielne sekcje. Trawnik zazwyczaj potrzebuje więcej wody i częściej niż rabaty z bylinami czy żywopłoty. Dlatego idealnie jest, gdy masz osobną sekcję dla trawnika, osobną dla rabat kwiatowych, a jeszcze inną dla żywopłotów. Pozwala to na precyzyjne dostosowanie harmonogramu i czasu nawadniania do specyfiki każdej grupy roślin.
Oddzielaj strefy nasłonecznione od tych w cieniu
To oczywiste, że rośliny w pełnym słońcu wysychają szybciej i potrzebują więcej wody niż te rosnące w cieniu. Dlatego tak ważne jest, aby oddzielić strefy nasłonecznione od zacienionych. Jeśli masz trawnik, który częściowo znajduje się w słońcu, a częściowo w cieniu, rozważ podzielenie go na dwie sekcje. Dzięki temu unikniesz przelania części zacienionej i niedostatecznego nawodnienia części słonecznej.
Przeczytaj również: Napraw zraszacz: Poradnik DIY na wycieki, brak rotacji i ciśnienia
Pamiętaj o specyficznych potrzebach warzywnik czy skarpa wymagają innego podejścia
Niektóre obszary ogrodu mają bardzo specyficzne potrzeby, które wykraczają poza standardowe nawadnianie zraszaczami. Warzywnik, ze względu na dużą różnorodność roślin i ich częste zmiany, często najlepiej nawadniać liniami kroplującymi. Skarpy, ze względu na spływ wody, również mogą wymagać dedykowanych rozwiązań, takich jak linie kroplujące z kompensacją ciśnienia lub specjalne zraszacze o niskim kącie wzniosu. Zawsze analizuj te obszary indywidualnie i dopasowuj do nich odpowiednie technologie nawadniania.
