Wybór odpowiedniej średnicy rury do systemu nawadniania ogrodu to znacznie więcej niż tylko techniczny detal to fundament, który decyduje o zdrowiu Twoich roślin i efektywności całego systemu. Niewłaściwy dobór może prowadzić do nierównomiernego podlewania, marnowania wody, a nawet uszkodzeń instalacji. W tym artykule, jako Agnieszka Kozłowska, przeprowadzę Cię przez kluczowe czynniki wpływające na tę decyzję, przedstawię konkretne rekomendacje i pomogę uniknąć najczęstszych błędów, aby Twój ogród zawsze cieszył się optymalnym nawodnieniem.
Wybór średnicy rury do nawadniania to klucz do równomiernego podlewania ogrodu poznaj zasady doboru
- Główne rury zasilające: W większości ogrodów stosuje się rury PE o średnicy 25 mm lub 32 mm. Rura 20 mm jest odpowiednia do podłączania pojedynczych zraszaczy.
- Kluczowe parametry: Zawsze uwzględniaj ciśnienie dynamiczne, sumaryczny przepływ zraszaczy na sekcji oraz długość rurociągu.
- Spadek ciśnienia: Nie powinien przekraczać 20% ciśnienia dynamicznego na wejściu, aby zraszacze działały efektywnie.
- Bezpieczna prędkość wody: Utrzymuj przepływ poniżej 1,5 m/s, aby uniknąć strat ciśnienia i uderzeń hydraulicznych.
- Najczęstszy błąd: Unikaj stosowania zbyt małych średnic rur, zwłaszcza w długich liniach głównych, co prowadzi do nierównomiernego podlewania.
Wybór średnicy rury do zraszaczy decyduje o zdrowiu Twojego trawnika
Prawidłowy dobór średnicy rur w systemie nawadniania to absolutna podstawa. To właśnie od niego zależy, czy każdy zraszasz otrzyma odpowiednią ilość wody pod właściwym ciśnieniem, co przekłada się na równomierne i efektywne podlewanie całego ogrodu. Zaniedbanie tego etapu projektowania może mieć daleko idące konsekwencje, które szybko zauważysz na swoim trawniku i roślinach.
Skutki złego doboru: od nierównego podlewania po uszkodzenie systemu
Z mojego doświadczenia wiem, że błędy w doborze średnicy rur to jedne z najczęstszych problemów, z jakimi borykają się właściciele ogrodów. Oto negatywne konsekwencje, których możesz doświadczyć:- Nierównomierne podlewanie: Zraszacze położone bliżej źródła wody mogą działać poprawnie, podczas gdy te na końcu linii ledwo podlewają, tworząc suche plamy na trawniku.
- Zraszacze nieosiągające projektowanego zasięgu: Zbyt niskie ciśnienie na zraszaczu sprawia, że woda nie jest wyrzucana na deklarowaną odległość, co prowadzi do niedostatecznego nawodnienia obszaru.
- Zbyt niskie ciśnienie na końcu linii: Cały system może być niewydolny, a zraszacze mogą nie podnosić się lub działać bardzo słabo, co jest frustrujące i nieefektywne.
- Ryzyko uszkodzeń systemu: Stosowanie zbyt małych rur i próba przepchnięcia przez nie zbyt dużej ilości wody może prowadzić do nadmiernej prędkości przepływu, a w konsekwencji do uderzeń hydraulicznych, które mogą uszkodzić rury, złączki, a nawet samą pompę.
Zrozum fizykę swojego ogrodu: ciśnienie, przepływ i ich kluczowa rola
Zanim zagłębimy się w konkretne średnice rur, musimy zrozumieć dwa kluczowe pojęcia: ciśnienie dynamiczne i przepływ wody. Ciśnienie dynamiczne to nic innego jak realna siła, z jaką woda jest dostarczana do systemu, mierzona podczas jej poboru. Przepływ wody natomiast to ilość wody, jaką źródło jest w stanie dostarczyć w określonym czasie (np. litry na minutę lub metry sześcienne na godzinę). Te dwa parametry są ze sobą nierozerwalnie związane im większy przepływ przy stałej średnicy rury, tym większe straty ciśnienia. Aby zraszacze działały prawidłowo, musimy zapewnić im odpowiednie ciśnienie i przepływ, a to właśnie średnica rury odgrywa tu decydującą rolę.
Kluczowe parametry, które musisz znać przed zakupem rur
Świadomy wybór rur do systemu nawadniania wymaga zebrania konkretnych danych o Twojej instalacji i źródle wody. Bez tych informacji, działanie na wyczucie to prosta droga do błędów. Przygotuj się na małe śledztwo w swoim ogrodzie!
Krok 1: Zmierz wydajność swojego źródła wody prosty test z wiadrem i stoperem
To jeden z najważniejszych kroków. Aby zmierzyć wydajność źródła wody, wykonaj prosty test:- Weź wiadro o znanej pojemności (np. 10 litrów).
- Otwórz kran, do którego docelowo podłączysz system nawadniania, na pełen przepływ.
- Podstaw wiadro i zmierz czas, w jakim się napełni.
- Oblicz wydajność: (Pojemność wiadra w litrach / Czas w sekundach) * 3600 = Litry na godzinę.
Dla standardowego przyłącza wodociągowego w Polsce możesz spodziewać się wydajności w granicach 2,0-2,5 m³/h przy ciśnieniu roboczym 3-4 bar. Pamiętaj, że studnia może mieć inną charakterystykę.
Krok 2: Sprawdź ciśnienie dynamiczne, czyli realną siłę Twojej instalacji
Ważne jest, aby rozróżnić ciśnienie statyczne (mierzone, gdy woda nie płynie) od ciśnienia dynamicznego (mierzonego podczas poboru wody). To drugie jest dla nas kluczowe, ponieważ pokazuje, jaką realną siłę ma woda, gdy system pracuje. Jak zmierzyć ciśnienie dynamiczne?
- Podłącz manometr do kranu, z którego będzie zasilany system.
- Otwórz kran na pełen przepływ.
- Odczytaj wartość ciśnienia na manometrze.
Ta wartość będzie niższa niż ciśnienie statyczne i to właśnie ona powinna być punktem wyjścia do wszelkich obliczeń.
Krok 3: Zsumuj zapotrzebowanie na wodę zraszaczy na jednej sekcji
Kolejnym krokiem jest określenie, ile wody potrzebują wszystkie zraszacze, które będą pracować jednocześnie na jednej sekcji. Musisz zsumować ich indywidualne zapotrzebowanie na wodę, które znajdziesz w specyfikacji technicznej każdego modelu. To pozwoli Ci dobrać rurę, która będzie w stanie dostarczyć tę ilość wody bez nadmiernych strat ciśnienia.
- Zraszacze statyczne: Zazwyczaj zużywają od 0,1 do 1,0 m³/h, w zależności od dyszy i promienia.
- Zraszacze rotacyjne/turbinowe: Ich zapotrzebowanie jest większe, od 0,6 do 3,0 m³/h, co również zależy od modelu i ustawień.
Pamiętaj, aby zawsze brać pod uwagę sumaryczne zapotrzebowanie wszystkich zraszaczy, które mają pracować w tej samej sekcji w tym samym czasie.
Średnica rury a wydajność systemu: porównanie rozmiarów
Średnica rury ma bezpośredni i fundamentalny wpływ na to, ile wody Twój system nawadniania jest w stanie dostarczyć do zraszaczy oraz na to, jak duże będą straty ciśnienia na całej długości instalacji. Im większa średnica, tym mniejsze opory przepływu i większa wydajność, ale też wyższe koszty początkowe. Musimy znaleźć złoty środek.
Rura 20 mm: kiedy jest wystarczająca, a kiedy to poważny błąd?
Rura o średnicy 20 mm jest często stosowana w systemach nawadniania, ale jej zastosowanie jest dość ograniczone. Z mojego doświadczenia wynika, że jest ona odpowiednia do podłączania pojedynczych zraszaczy lub do bardzo krótkich, mniej wymagających sekcji, gdzie zapotrzebowanie na wodę jest niewielkie. Niestety, bardzo często widzę, jak amatorzy popełniają błąd, używając rury 20 mm jako głównej magistrali w dłuższych instalacjach. To niemal zawsze prowadzi do fatalnych skutków znacznego spadku ciśnienia na końcu linii i zraszaczy, które nie osiągają projektowanego zasięgu.
Rura 25 mm: złoty standard w większości polskich ogrodów
Rura PE o średnicy 25 mm to prawdziwy "złoty standard" dla większości systemów nawadniania w polskich ogrodach. Jest to najczęściej wybierana opcja do budowy głównych linii zasilających. Zapewnia dobry kompromis między wydajnością a kosztem. Przy przepływie około 1,5 m³/h, spadek ciśnienia na 100 metrach rury PE 25 mm wynosi około 1,0 bar. Jest to akceptowalna wartość dla wielu średniej wielkości ogrodów, gdzie długości rurociągów nie są ekstremalnie duże.
Rura 32 mm: rozwiązanie dla wymagających i rozległych instalacji
Dla większych ogrodów, dłuższych linii zasilających lub w sytuacjach, gdy źródło wody ma niższe ciśnienie, rura PE o średnicy 32 mm staje się preferowanym wyborem. Jej główną zaletą jest znacznie mniejsze generowanie strat ciśnienia. Przy tym samym przepływie 1,5 m³/h, spadek ciśnienia na 100 metrach rury 32 mm to zaledwie około 0,3 bar. To ogromna różnica, która pozwala na zasilanie większej liczby zraszaczy na dłuższych odcinkach, zapewniając im optymalne ciśnienie pracy. Jeśli masz duży ogród, nie wahaj się zainwestować w rurę 32 mm to się opłaci w długoterminowej perspektywie.
Kiedy warto rozważyć rurę 40 mm i większą?
Rury o średnicy 40 mm i większe są stosowane w bardzo specyficznych sytuacjach. To rozwiązania przeznaczone dla bardzo dużych instalacji nawadniających, takich jak parki, boiska sportowe, czy rozległe tereny zielone, gdzie zapotrzebowanie na wodę jest ogromne, a długości rurociągów znaczne. Są również dobrym wyborem, gdy dysponujemy źródłem wody o bardzo niskim ciśnieniu, a musimy dostarczyć dużą ilość wody. W typowym przydomowym ogrodzie rzadko kiedy są potrzebne, ale warto wiedzieć o ich istnieniu w przypadku naprawdę ambitnych projektów.Jak straty ciśnienia wpływają na działanie Twoich zraszaczy?
Straty ciśnienia to nieodłączny element każdej instalacji hydraulicznej. Woda, przepływając przez rury, napotyka opór, co powoduje spadek ciśnienia. W systemie nawadniania jest to czynnik krytyczny, ponieważ bez odpowiedniego ciśnienia zraszacze nie będą działać prawidłowo. Zrozumienie tego mechanizmu jest kluczowe dla zaprojektowania wydajnego systemu.
Czym jest spadek ciśnienia i dlaczego nie może przekroczyć 20%?
Spadek ciśnienia to różnica między ciśnieniem na początku rurociągu a ciśnieniem na jego końcu. Jest on spowodowany tarciem wody o ścianki rury oraz oporami na kształtkach (kolankach, trójnikach, złączkach). W projektowaniu systemów nawadniania przyjęło się, że spadek ciśnienia na najdłuższym i najbardziej obciążonym odcinku nie powinien przekraczać 20% ciśnienia dynamicznego na wejściu. Dlaczego akurat 20%? Przekroczenie tej wartości skutkuje znacznym obniżeniem wydajności zraszaczy, co objawia się zmniejszonym zasięgiem i nierównomiernym rozprowadzaniem wody. Utrzymanie spadku ciśnienia w tych granicach gwarantuje, że zraszacze będą pracować optymalnie, zgodnie z ich specyfikacją.

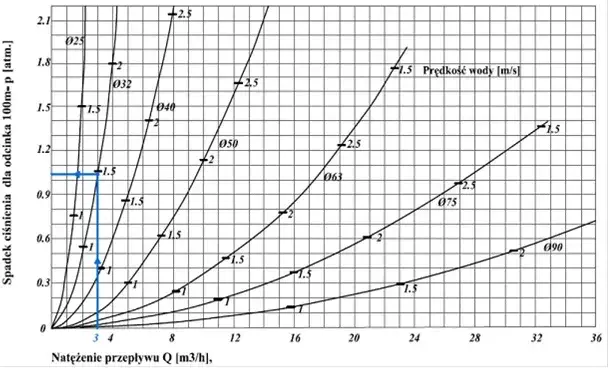

Tabela przepływu i strat ciśnienia: Twoja ściągawka do projektowania
Poniżej przedstawiam uproszczoną tabelę, która pomoże Ci w szybkim oszacowaniu spadków ciśnienia dla najpopularniejszych średnic rur PE przy typowym przepływie. Pamiętaj, że są to wartości przykładowe dla prędkości przepływu około 1,5 m/s, a pełne tabele są bardziej rozbudowane i uwzględniają szerszy zakres przepływów.
| Średnica rury (mm) | Przepływ (m³/h) | Spadek ciśnienia na 100m (bar) |
|---|---|---|
| PE 25 mm | 1,5 | ~1,0 |
| PE 32 mm | 1,5 | ~0,3 |
Bezpieczna prędkość wody w rurach: dlaczego 1,5 m/s to granica, której nie chcesz przekraczać?
Oprócz strat ciśnienia, kluczowym parametrem jest również prędkość przepływu wody w rurach. Zaleca się, aby bezpieczna prędkość przepływu wody w rurach PE nie przekraczała 1,5 metra na sekundę. Przekroczenie tej wartości ma dwie główne negatywne konsekwencje. Po pierwsze, powoduje gwałtowny wzrost strat ciśnienia, co oznacza, że tracisz cenną energię, która mogłaby zasilać zraszacze. Po drugie, i co gorsza, zwiększa ryzyko wystąpienia uderzeń hydraulicznych (tzw. "młotów wodnych"). Uderzenia te mogą prowadzić do uszkodzeń rur, złączek, a nawet zaworów, generując niepotrzebne koszty napraw.
Projektowanie linii zasilającej krok po kroku
Dobór odpowiednich średnic rur to jedno, ale równie ważne jest ich prawidłowe ułożenie i połączenie w systemie. Pamiętaj, że nawet najlepiej dobrane rury nie spełnią swojej funkcji, jeśli instalacja będzie wykonana niedbale. Przyjrzyjmy się, jak zaprojektować linie zasilające, aby wszystko działało jak w zegarku.
Dobór średnicy dla głównej magistrali zasilającej
Główna magistrala zasilająca to kręgosłup Twojego systemu. Od jej prawidłowego doboru zależy wydajność całej instalacji. Oto kroki, które należy wykonać:
- Oblicz sumaryczne zapotrzebowanie na wodę: Zsumuj zapotrzebowanie wszystkich zraszaczy, które będą pracować jednocześnie w najbardziej obciążonej sekcji.
- Zmierz długość rurociągu: Określ długość głównej linii od źródła wody do ostatniego zraszacza w sekcji.
- Sprawdź dostępne ciśnienie dynamiczne: Upewnij się, ile realnego ciśnienia masz do dyspozycji.
- Zastosuj zasadę 20% spadku ciśnienia: Dobierz średnicę rury tak, aby spadek ciśnienia na całej długości magistrali nie przekroczył 20% ciśnienia dynamicznego.
- Kontroluj prędkość wody: Upewnij się, że prędkość przepływu nie przekracza 1,5 m/s.
- Wybierz średnicę: Dla większości ogrodów będzie to rura PE 25 mm lub 32 mm. Jeśli masz bardzo duży ogród lub długie linie, rozważ 40 mm.
Jaką średnicę zastosować do podłączenia poszczególnych zraszaczy?
Do podłączania pojedynczych zraszaczy lub krótkich odgałęzień od głównej linii często stosuje się rury o mniejszej średnicy, na przykład 20 mm. Dzieje się tak, ponieważ zapotrzebowanie na wodę w tych punktach jest znacznie mniejsze, a krótsze odcinki generują mniejsze straty ciśnienia. Ważne jest, aby nie stosować rury 20 mm jako głównej magistrali, ale jako odgałęzienie do pojedynczego zraszacza jest to zazwyczaj wystarczające.
Czy można łączyć różne średnice w jednym systemie? Zasady redukcji
Tak, łączenie rur o różnych średnicach w jednym systemie jest nie tylko możliwe, ale często wręcz wskazane. Nazywamy to redukcją. Zazwyczaj zaczynamy od większej średnicy rury głównej, a następnie stopniowo redukujemy ją w miarę oddalania się od źródła wody i zmniejszania się zapotrzebowania na wodę w kolejnych sekcjach lub do podłączenia pojedynczych zraszaczy. Ważne jest, aby redukcje były wykonywane w sposób płynny, za pomocą odpowiednich kształtek, aby nie tworzyć nagłych zwężeń, które mogłyby generować dodatkowe straty ciśnienia lub turbulencje.
Jak uniknąć najczęstszych błędów przy wyborze rur?
Znajomość typowych błędów to połowa sukcesu w ich unikaniu. Projektując system nawadniania, łatwo jest popełnić pewne pomyłki, które później kosztują nas czas, pieniądze i frustrację. Skupmy się na tych najczęstszych, abyś mógł ich świadomie unikać.
Błąd #1: Zbyt mała średnica rury głównej "syndrom ostatniego zraszacza"
To zdecydowanie najczęstszy błąd, jaki widuję w przydomowych instalacjach. Inwestorzy, chcąc zaoszczędzić, wybierają rurę 20 mm jako główną magistralę, nawet w długich liniach. Skutki są opłakane i często określam je jako "syndrom ostatniego zraszacza". Objawia się to w następujący sposób:
- Zraszacze na początku linii działają poprawnie, mają dobry zasięg i ciśnienie.
- Zraszacze w środkowej części linii ledwo się podnoszą i mają znacznie mniejszy zasięg.
- Ostatni zraszasz w ogóle nie działa lub tylko "sika" wodą, nie podlewając niczego efektywnie.
Problem polega na tym, że zbyt mała średnica rury nie jest w stanie dostarczyć odpowiedniej ilości wody pod właściwym ciśnieniem na całą długość instalacji, co prowadzi do drastycznych spadków ciśnienia.
Błąd #2: Ignorowanie długości rurociągu w obliczeniach
Wielu amatorów skupia się wyłącznie na liczbie zraszaczy i ciśnieniu, zapominając o kluczowym czynniku, jakim jest długość rurociągu. Nawet jeśli dobierzesz odpowiednią średnicę rury do przepływu, zbyt długa linia automatycznie oznacza większe straty ciśnienia. Każdy metr rury generuje opór, a ten opór sumuje się na całej długości. Dlatego zawsze musisz uwzględnić długość rurociągu w swoich obliczeniach spadków ciśnienia, aby mieć pewność, że na końcu linii wciąż będzie wystarczające ciśnienie do prawidłowego działania zraszaczy.
Błąd #3: Niedoszacowanie zapotrzebowania na wodę przez zraszacze
Kolejnym powszechnym błędem jest niedoszacowanie sumarycznego zapotrzebowania na wodę przez wszystkie zraszacze, które mają pracować jednocześnie w jednej sekcji. Czasami zdarza się, że do jednej sekcji podłącza się zbyt wiele zraszaczy o dużym zużyciu wody, nie biorąc pod uwagę ograniczeń źródła wody i średnicy rury. Dokładne zsumowanie zapotrzebowania każdego zraszacza jest absolutnie niezbędne do prawidłowego doboru średnicy rury i podziału systemu na sekcje. Zawsze lepiej jest mieć lekki zapas wydajności niż działać na granicy możliwości systemu.
Przeczytaj również: Zraszacze ogrodowe: Klucz do pięknego trawnika i niższych rachunków
Twoja checklista doboru idealnej średnicy rury
Aby ułatwić Ci proces doboru, przygotowałam zwięzłą listę kontrolną. Przejdź przez nią krok po kroku, a Twój system nawadniania będzie działał efektywnie i bezproblemowo:
- Zmierz wydajność źródła wody: Użyj wiadra i stopera, aby poznać realną ilość wody, jaką możesz pobrać.
- Zmierz ciśnienie dynamiczne: Sprawdź ciśnienie w instalacji podczas przepływu wody.
- Oblicz sumaryczne zapotrzebowanie na wodę: Zsumuj zużycie wszystkich zraszaczy, które będą pracować jednocześnie w jednej sekcji.
- Określ długość rurociągu: Zmierz długość głównej linii zasilającej oraz odgałęzień.
- Przestrzegaj zasady 20% spadku ciśnienia: Upewnij się, że spadek ciśnienia na najdłuższym odcinku nie przekroczy 20% ciśnienia dynamicznego.
- Kontroluj prędkość przepływu wody: Dbaj, aby nie przekroczyła 1,5 m/s, aby uniknąć strat i uderzeń hydraulicznych.
- Wybierz odpowiednią średnicę rury głównej: Zazwyczaj 25 mm lub 32 mm, w zależności od długości i zapotrzebowania.
- Wybierz średnice dla odgałęzień: Do pojedynczych zraszaczy często wystarczy 20 mm.
- Unikaj najczęstszych błędów: Nie stosuj zbyt małej średnicy rury głównej i nie ignoruj długości instalacji.
