Dobór pompy do zraszaczy: Oblicz Q i H. Uniknij błędów!

Wybór odpowiedniej pompy do systemu nawadniania ogrodu to jedna z kluczowych decyzji, która zadecyduje o jego efektywności i bezawaryjności. Precyzyjne obliczenia wydajności i ciśnienia pompy są absolutną podstawą, aby Twój trawnik i rośliny otrzymały dokładnie tyle wody, ile potrzebują, bez marnotrawstwa czy niedoborów.

Precyzyjne obliczenia: Twój klucz do idealnego trawnika

Zbyt niska wydajność lub ciśnienie pompy to najczęstszy problem, z jakim spotykam się w projektach nawadniania. Skutkuje to tym, że zraszacze nie pracują z optymalnym zasięgiem, a zamiast równomiernego strumienia wody, widzimy jedynie "mgiełkę", która nie nawadnia efektywnie. Z kolei zbyt duża wydajność, zwłaszcza w przypadku studni, może prowadzić do pracy pompy na sucho, co w krótkim czasie uszkodzi urządzenie. Dlatego tak ważne jest, aby poświęcić czas na dokładne obliczenia.

W kontekście systemu nawadniania, wydajność pompy (oznaczana jako Q, czyli przepływ) to nic innego jak ilość wody, jaką pompa jest w stanie dostarczyć w określonym czasie, najczęściej wyrażana w metrach sześciennych na godzinę (m³/h) lub litrach na minutę (l/min).

Ciśnienie pompy (oznaczane jako H, czyli wysokość podnoszenia) to siła, z jaką pompa tłoczy wodę. Mierzymy je w barach lub metrach słupa wody (m H₂O), gdzie 1 bar to około 10 m H₂O. Oba te parametry wydajność i ciśnienie są ze sobą nierozerwalnie związane i muszą być odpowiednio dobrane, aby system działał prawidłowo.

Zanim przystąpisz do właściwych obliczeń, musisz zebrać kilka kluczowych informacji. To podstawa, bez której nie dobierzesz pompy precyzyjnie:

• Specyfikacje techniczne zraszaczy: Przepływ wody (m³/h lub l/min) i optymalne ciśnienie robocze (bary) dla każdego typu zraszacza, który planujesz użyć.

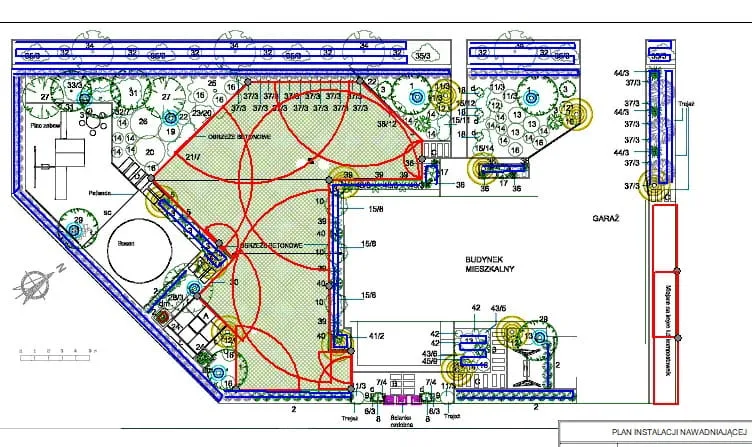

• Projekt instalacji nawadniania: Dokładne długości wszystkich odcinków rur (głównej i sekcyjnych) oraz ich planowane średnice.
• Liczba i typ kształtek: Kolanka, trójniki, redukcje, zawory, filtry każdy z tych elementów generuje straty ciśnienia.
• Różnice wysokości terenu: Najwyższy punkt, w którym będzie pracował zraszacz, w stosunku do miejsca montażu pompy.
• Informacje o źródle wody: Typ źródła (studnia wiercona, studnia kręgowa, zbiornik na deszczówkę, wodociąg miejski) oraz jego realna wydajność.

Krok 1: Oblicz zapotrzebowanie na wodę dla Twojego systemu zraszaczy

Każdy zraszacz, niezależnie od tego, czy jest to zraszacz statyczny, czy rotacyjny, ma swoją specyfikację techniczną. Znajdziesz w niej informację o przepływie wody, jaki generuje przy określonym ciśnieniu roboczym. To bardzo ważne przepływ nie jest stały, a zmienia się wraz z ciśnieniem. Zawsze odczytuj wartość przepływu dla optymalnego ciśnienia roboczego, które producent zaleca dla danego modelu zraszacza.

Systemy nawadniania zazwyczaj dzielone są na sekcje, aby uniknąć konieczności stosowania bardzo wydajnych pomp i rur o dużej średnicy. Sekcja to grupa zraszaczy, które pracują jednocześnie. Kluczową zasadą jest to, że wydajność pompy musi być dobrana do sekcji o największym sumarycznym zapotrzebowaniu na wodę. Oznacza to, że musisz obliczyć zapotrzebowanie dla każdej sekcji i wybrać tę, która wymaga najwięcej wody.

Q_sekcji = Suma (Q_zraszacza_1 + Q_zraszacza_2 + ... + Q_zraszacza_n)

Gdzie Q_sekcji to sumaryczne zapotrzebowanie na wodę dla danej sekcji, a Q_zraszacza to przepływ pojedynczego zraszacza w tej sekcji, odczytany ze specyfikacji producenta.

Przykład obliczeniowy dla hipotetycznego trawnika o powierzchni 300 m²:

1. Analiza projektu: Załóżmy, że Twój trawnik jest podzielony na dwie sekcje.
   • Sekcja 1: Składa się z 5 zraszaczy rotacyjnych, każdy o przepływie 0.5 m³/h przy ciśnieniu 3 bar.
   • Sekcja 2: Składa się z 4 zraszaczy statycznych, każdy o przepływie 0.7 m³/h przy ciśnieniu 2.5 bar.
2. Obliczenie zapotrzebowania dla Sekcji 1:
   • Liczba zraszaczy: 5 szt.
   • Przepływ jednego zraszacza: 0.5 m³/h
   • Sumaryczne zapotrzebowanie Sekcji 1: 5 * 0.5 m³/h = 2.5 m³/h
3. Obliczenie zapotrzebowania dla Sekcji 2:
   • Liczba zraszaczy: 4 szt.
   • Przepływ jednego zraszacza: 0.7 m³/h
   • Sumaryczne zapotrzebowanie Sekcji 2: 4 * 0.7 m³/h = 2.8 m³/h
4. Wybór maksymalnego zapotrzebowania: Porównując obie sekcje, widzimy, że Sekcja 2 ma większe zapotrzebowanie na wodę (2.8 m³/h). Oznacza to, że minimalna wydajność Twojej pompy powinna wynosić 2.8 m³/h, aby obsłużyć najbardziej wymagającą sekcję.

Krok 2: Jak obliczyć wymagane ciśnienie pompy? Pokonaj opory instalacji

Ciśnienie robocze zraszaczy, zwykle podawane w zakresie 2-4 bary, to minimalne ciśnienie, które musi być dostarczone do każdego zraszacza, aby działał on prawidłowo i zapewniał deklarowany zasięg oraz kształt strumienia. Jeśli ciśnienie będzie niższe, zraszacz nie osiągnie pełnej wydajności, a woda będzie rozpylana w postaci nieefektywnej mgiełki.

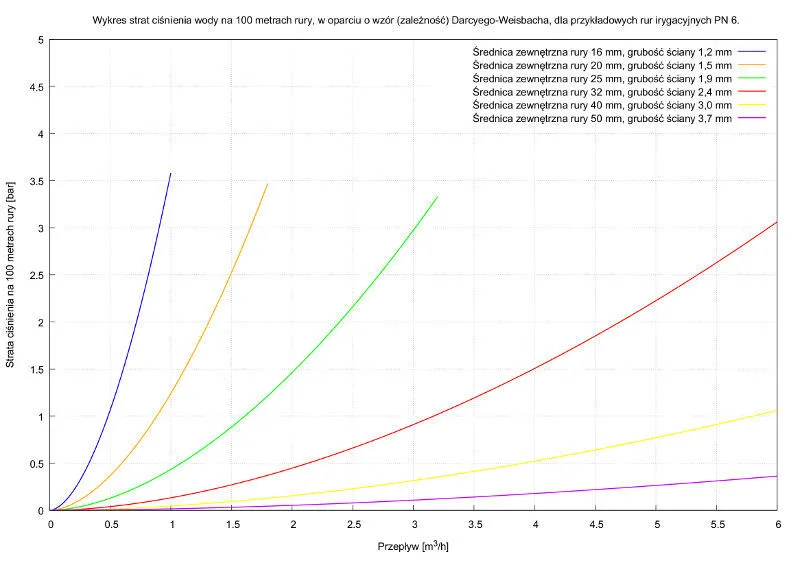

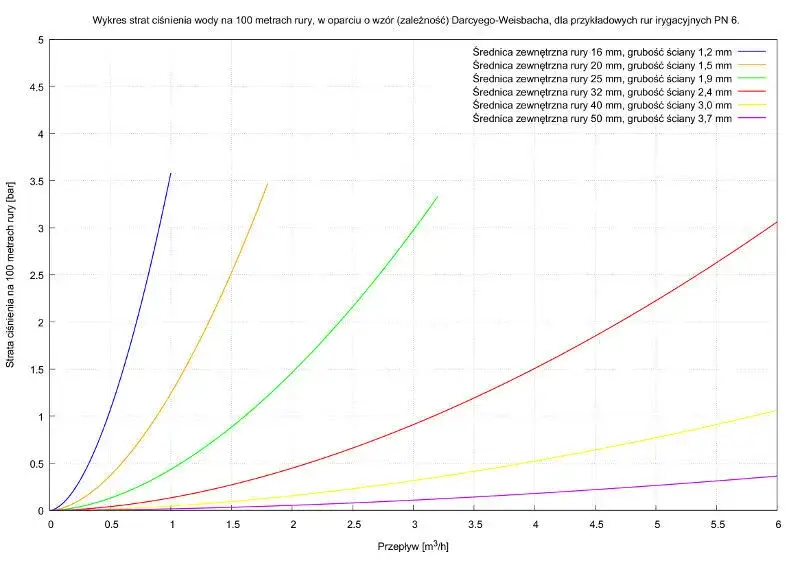

Woda przepływająca przez rury napotyka na opór wynikający z tarcia o ścianki. Te straty ciśnienia zależą od kilku czynników: średnicy rury (im mniejsza średnica, tym większe straty), jej długości oraz prędkości przepływu wody. W typowych instalacjach ogrodowych, jako orientacyjną wartość, przyjmuje się stratę około 0.1-0.2 bara na każde 10 metrów rury. Oczywiście, precyzyjne tabele strat są dostępne dla różnych typów i średnic rur, ale ta wartość pozwala na wstępne oszacowanie.

Oprócz strat liniowych w rurach, musimy uwzględnić także straty miejscowe, generowane przez elementy takie jak kolanka, trójniki, zawory, filtry czy redukcje. Każda zmiana kierunku lub przekroju rury powoduje dodatkowy opór. Szacunkowo, straty na kształtkach i armaturze można przyjąć jako dodatkowe 10-20% strat liniowych (czyli tych obliczonych dla rur). To uproszczenie, ale w większości przypadków wystarczające dla projektów ogrodowych.

Nie możemy zapomnieć o wpływie różnicy wysokości terenu. Grawitacja działa na naszą niekorzyść, gdy woda musi być pompowana pod górę. Każde 10 metrów różnicy wysokości w pionie (między pompą a najwyżej położonym zraszaczem) oznacza stratę ciśnienia rzędu 1 bara. Jeśli zraszacz jest położony 5 metrów wyżej niż pompa, musimy doliczyć 0.5 bara do wymaganego ciśnienia.

Teraz możemy zsumować wszystkie te czynniki, aby obliczyć minimalne ciśnienie, jakie musi zapewnić pompa:

P_pompy = P_zraszacza + P_strat_na_rurach + P_strat_na_kształtkach + P_różnicy_wysokości

• P_zraszacza: Ciśnienie robocze wymagane przez najbardziej wymagający zraszacz w sekcji (np. 3 bary).
• P_strat_na_rurach: Straty ciśnienia wynikające z tarcia w rurach (np. 0.15 bara/10m * 50m rury = 0.75 bara).
• P_strat_na_kształtkach: Straty ciśnienia na kolankach, zaworach itp. (np. 15% z P_strat_na_rurach = 0.15 * 0.75 = 0.11 bara).
• P_różnicy_wysokości: Straty ciśnienia wynikające z różnicy poziomów (np. 0.1 bara/m * 5m = 0.5 bara).

Dla naszego przykładu: 3 bary (zraszacz) + 0.75 bara (rury) + 0.11 bara (kształtki) + 0.5 bara (różnica wysokości) = 4.36 bara. Oznacza to, że pompa musi zapewnić ciśnienie co najmniej 4.36 bara.

Krok 3: Sprawdź wydajność źródła wody: studnia czy wodociąg?

Nawet najlepiej dobrana pompa nie zadziała prawidłowo, jeśli źródło wody nie będzie w stanie dostarczyć wymaganej ilości. To niezwykle ważny aspekt, który często jest pomijany. Jeśli wydajność pompy będzie większa niż wydajność studni, pompa zacznie pracować na sucho, co prowadzi do jej przegrzewania i uszkodzenia. W przypadku wodociągu miejskiego zbyt duża wydajność pompy może spowodować znaczne spadki ciśnienia w całej sieci domowej, co będzie odczuwalne np. podczas korzystania z prysznica.

Przeczytaj również: Jakie zraszacze do trawy? Wybierz idealne i oszczędzaj wodę!

Jak zmierzyć wydajność studni metodą "na wiadro i stoper"?

Aby sprawdzić realną wydajność studni, możesz wykonać prosty test:

1. Przygotuj wiadro: Weź wiadro o znanej pojemności, np. 10-litrowe.
2. Pompuj wodę: Podłącz pompę do studni i zacznij pompować wodę. Obserwuj poziom wody w studni.
3. Uruchom stoper: Gdy poziom wody ustabilizuje się (lub zacznie powoli opadać), napełnij wiadro, mierząc czas stoperem.
4. Oblicz przepływ: Zapisz czas potrzebny na napełnienie wiadra. Przykładowo, jeśli 10-litrowe wiadro napełniło się w 20 sekund, to wydajność studni wynosi: (10 litrów / 20 sekund) * 60 sekund/minutę = 30 l/min, czyli 1.8 m³/h.
5. Próbne pompowanie: Kontynuuj pompowanie przez dłuższy czas (np. 1-2 godziny), monitorując poziom wody. Jeśli poziom wody znacząco się obniża i pompa zaczyna pracować z przerwami lub głośniej, oznacza to, że studnia ma niższą wydajność niż pompa. Musisz dobrać pompę o wydajności nieprzekraczającej realnej wydajności studni.

Krok 4: Wybór pompy: Jak dopasować ją do Twoich obliczeń?

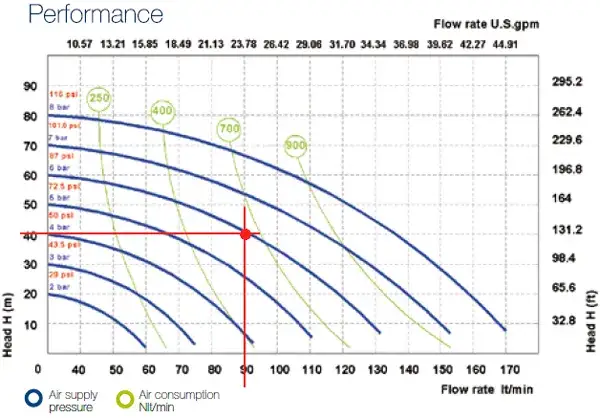

Kiedy masz już obliczone wymagane parametry wydajność (Q) i ciśnienie (H) możesz przejść do wyboru konkretnego modelu pompy. Każda pompa ma swoją krzywą pracy (charakterystykę Q-H), która jest graficznym przedstawieniem zależności między wydajnością a ciśnieniem. Z tej krzywej odczytasz, jaką wydajność pompa osiągnie przy danym ciśnieniu i odwrotnie. Producenci pomp zawsze udostępniają te dane w specyfikacjach technicznych.

Aby dopasować pompę, znajdź na krzywej pracy punkt, który odpowiada Twoim obliczonym parametrom Q i H. Idealnie, jeśli ten punkt znajdzie się w środkowej, najbardziej efektywnej części krzywej. Zawsze zalecam wybór pompy, która zapewnia parametry równe lub nieco wyższe (z niewielkim zapasem, o czym za chwilę) od tych obliczonych. Pamiętaj, że lepiej mieć niewielki zapas mocy, niż borykać się z niedoborami ciśnienia czy przepływu.

W zależności od źródła wody, będziesz potrzebować innego typu pompy:

• Pompy głębinowe: Idealne do studni wierconych (głębinowych) o dużej głębokości. Są zanurzane w wodzie, co zapewnia cichą pracę i efektywne tłoczenie wody z dużych głębokości.
• Pompy zatapialne: Przeznaczone do studni kręgowych, zbiorników na deszczówkę lub innych otwartych zbiorników wodnych. Podobnie jak głębinowe, pracują w wodzie, ale zazwyczaj są mniej wydajne pod względem ciśnienia niż pompy głębinowe.
• Pompy hydroforowe (samozasysające naziemne): Montowane na powierzchni, idealne do pobierania wody ze studni kopanych (kręgowych) lub zbiorników, gdzie lustro wody nie znajduje się głębiej niż 7-8 metrów. Wymagają zalania przed pierwszym uruchomieniem.

Uniknij typowych błędów przy doborze pompy do nawadniania

Jako Agnieszka Kozłowska, widziałam wiele systemów, które nie działały tak, jak powinny, właśnie z powodu błędów w doborze pompy. Oto najczęstsze z nich i jak ich uniknąć:

1. Niedoszacowanie strat ciśnienia: To bardzo powszechny błąd. Jeśli nie uwzględnisz wszystkich oporów w instalacji, pompa będzie dostarczać zbyt niskie ciśnienie na zraszacze.
   • Konsekwencje: Zamiast silnego strumienia, zraszacze będą emitować "mgiełkę", nie nawadniając skutecznie całego obszaru.
   • Jak uniknąć: Starannie oblicz wszystkie straty ciśnienia (na rurach, kształtkach, różnicy wysokości) i zawsze dodaj niewielki zapas.
2. Zbyt mała średnica rur: Wybór rur o zbyt małej średnicy w stosunku do wymaganego przepływu drastycznie zwiększa straty ciśnienia.

• Konsekwencje: Nawet mocna pompa nie zrekompensuje zbyt dużych oporów, co skutkuje niskim ciśnieniem na końcówkach.
• Jak uniknąć: Dobierz średnicę rur zgodnie z tabelami przepływów i strat ciśnienia dla danych średnic, uwzględniając maksymalne zapotrzebowanie sekcji.

• Konsekwencje: W przypadku studni praca pompy na sucho i jej uszkodzenie. W przypadku wodociągu znaczące spadki ciśnienia w całej instalacji domowej.
• Jak uniknąć: Zawsze zweryfikuj realną wydajność źródła wody przed zakupem pompy, np. metodą "na wiadro i stoper" dla studni.

• Konsekwencje: System może działać na granicy swoich możliwości, a każde niewielkie wahanie ciśnienia w sieci czy zanieczyszczenie filtra może obniżyć jego efektywność.
• Jak uniknąć: Zawsze zalecam dodanie 10-15% zapasu do obliczonej wydajności i ciśnienia. Daje to pewien bufor bezpieczeństwa i zapewnia stabilniejszą pracę systemu.
